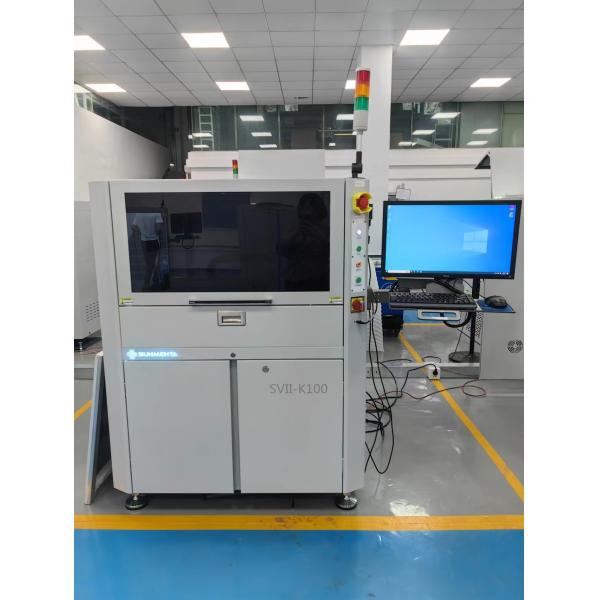

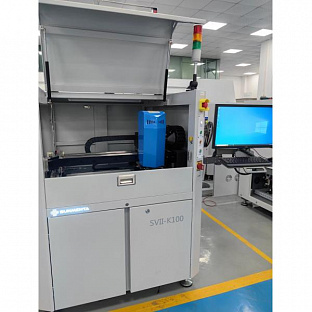

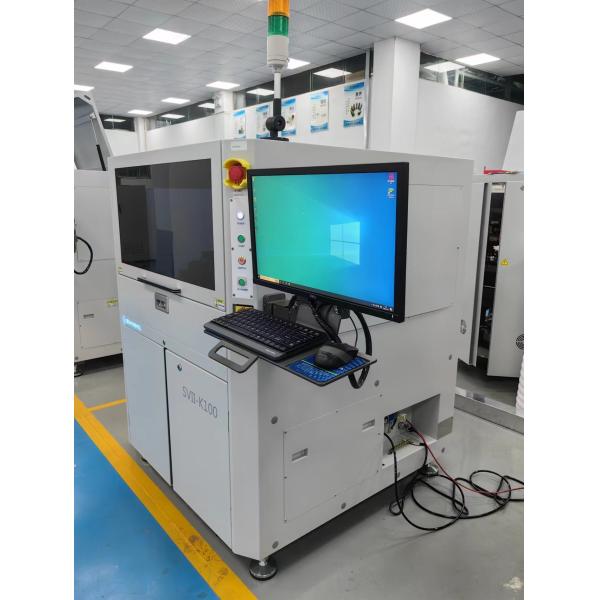

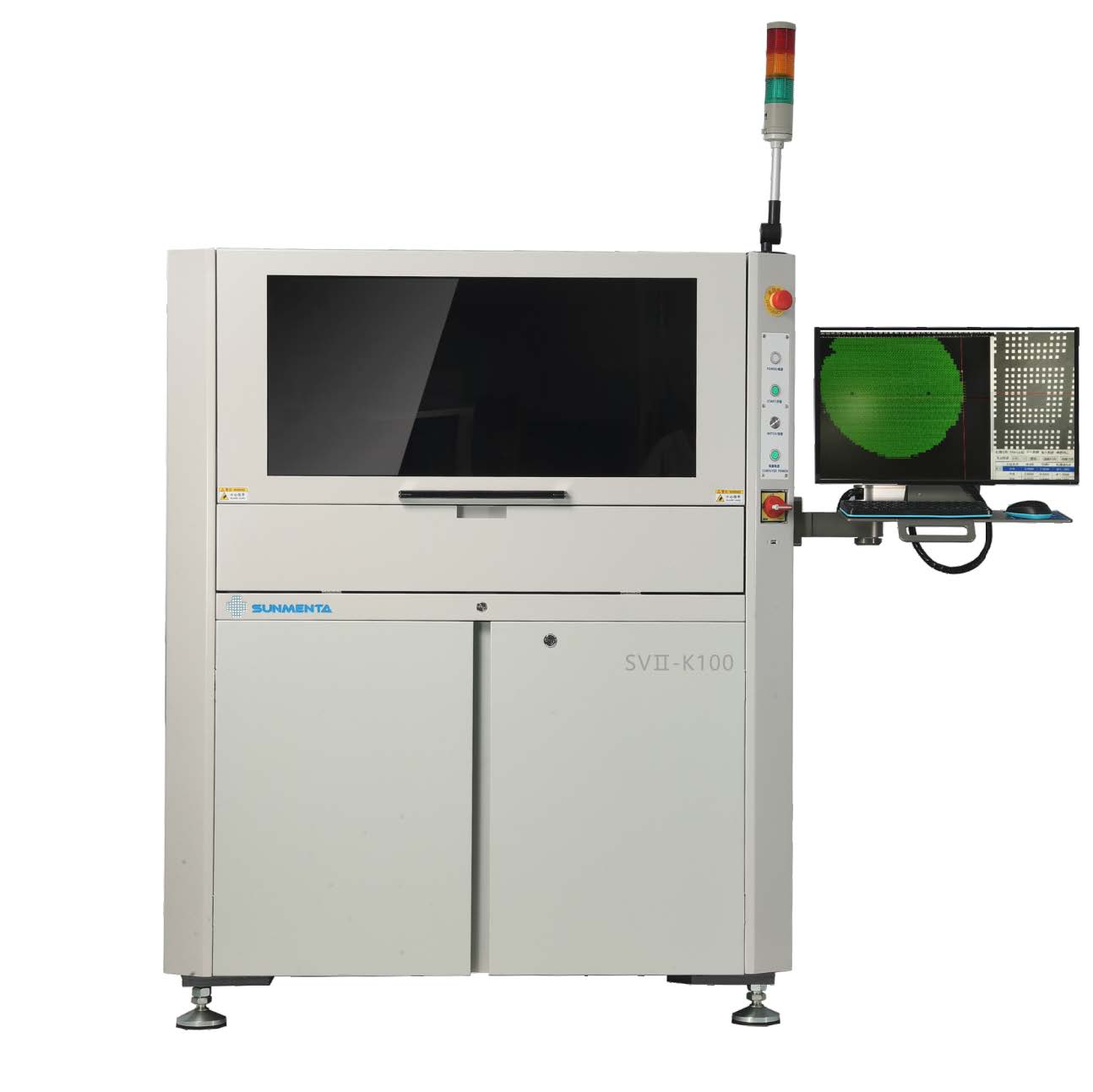

Система контроля качества трафаретов Sunmenta SVII-K100

  Система контроля трафаретов Sunmenta SVII-K100 — это высокопроизводительная и универсальная система, которую можно применять в различных производственных условиях, где точность трафаретной печати имеет первостепенное значение. Благодаря своей прочной конструкции, высокому разрешению и высокой скорости проверки она является незаменимым инструментом для обеспечения качества при производстве электроники и в других отраслях, где трафаретная печать играет важную роль. SVII-K100 является обязательным оборудованием на массовых производствах, в которой приоритет отдается точности и надежности.

  SVII-K100 оснащена универсальным интерфейсом, поддерживающим подключение как по Ethernet, так и по Wi-Fi, что обеспечивает гибкость при интеграции в различные производственные среды. Благодаря впечатляющему разрешению 10 мкм, SVII-K100 способен выявлять даже самые незначительные несоответствия и потенциальные ошибки в процессе трафаретной печати.

  Машина имеет поле зрения до 18,6 мм x 14 мм, что позволяет быстро и эффективно проверять большие участки трафарета. Такое широкое поле зрения в сочетании с впечатляющей скоростью проверки до 0,5/с на 1 поле зрения позволяет проводить быструю и тщательную проверку, сводя к минимуму время простоя и поддерживая высокую производительность.

  SVII-K100 имеет усовершенствованную систему освещения, которая была специально разработана для улучшения процесса проверки. Она оснащена верхним красным коаксиальным источником света, который обеспечивает равномерное освещение всей поверхности трафарета, позволяя обнаруживать мельчайшие дефекты, которые могут повлиять на процесс печати. Нижнее освещение состоит из специального белого светодиодного источника света, разработанного для обеспечения оптимальной чёткости и контрастности при проверке нижней стороны трафаретов. Эта система двойного освещения гарантирует тщательный осмотр всех деталей трафарета, предотвращая незамеченные дефекты.

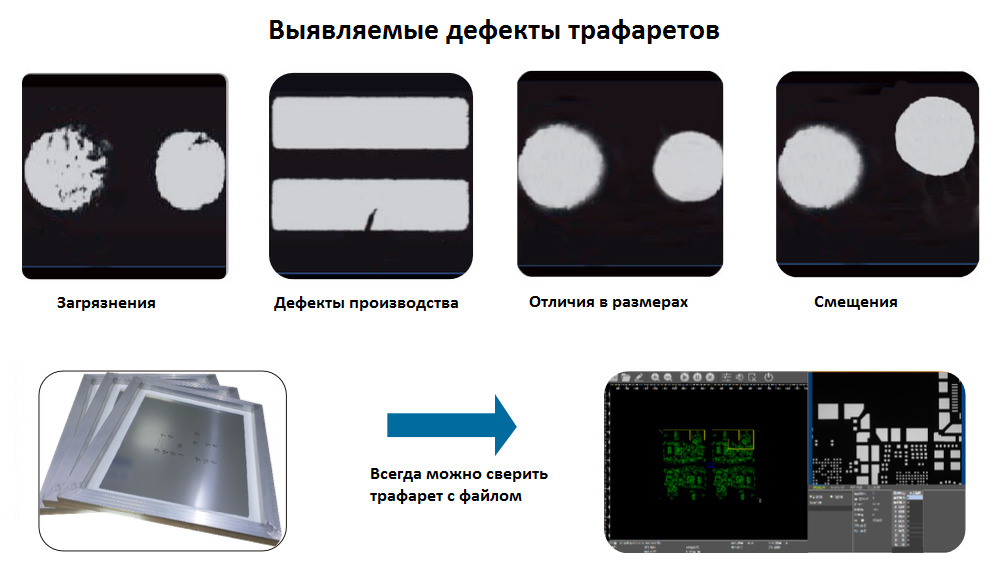

  Отличительной особенностью машины для контроля трафаретов SVII-K100 является метод контроля, в котором используется технология 3D AOI. Этот передовой подход позволяет проводить трёхмерный контроль трафаретов, выявляя даже самые незначительные отклонения по высоте, форме и расположению. Функция 3D AOI имеет решающее значение для выявления потенциальных проблем, которые могут привести к дефектам пайки, перемычкам или недостаточному количеству паяльной пасты.

  Машина для контроля трафаретов идеально подходит для использования на линиях сборки электроники, где точность нанесения паяльной пасты имеет решающее значение для качества конечного продукта. При крупносерийном производстве, где время имеет решающее значение, высокая скорость проверки SVII-K100 гарантирует, что контроль качества не станет узким местом в производственном процессе.
