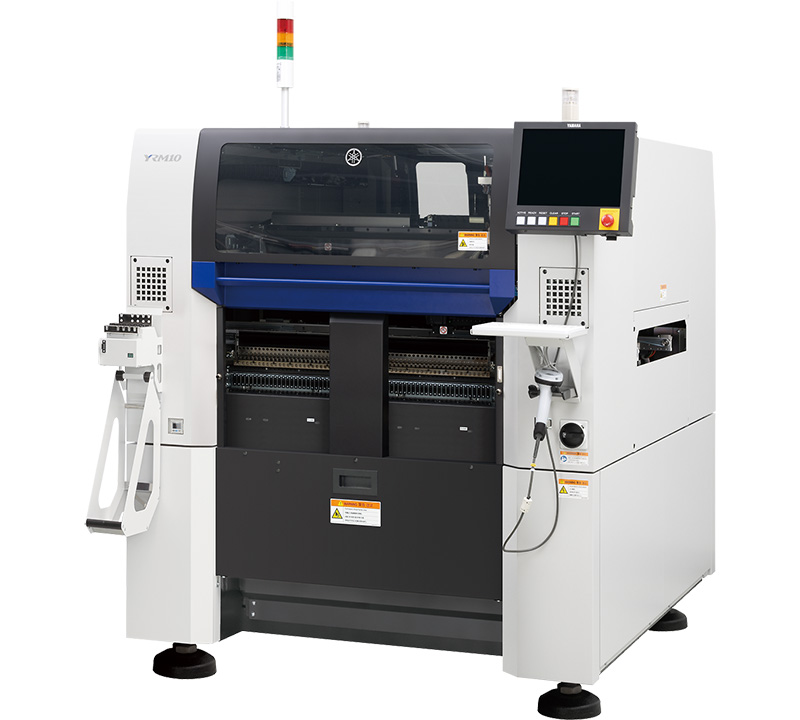

Автомат установки компонентов YRM10, YAMAHA
Особенности
- Один портал с 10 насадками.
- Высота компонента до 15 мм.
- 96 питателей 8 мм.
- До 52000 компонентов в час.
- Доступная цена.
Описание
Технические характеристики
Галерея
Особенности универсального автоматического установщика компонентов YAMAHA YRM10.
YRM10 универсальный автомат установки компонентов поверхностного монтажа, который оснащен одним порталом, и одной головой HM.

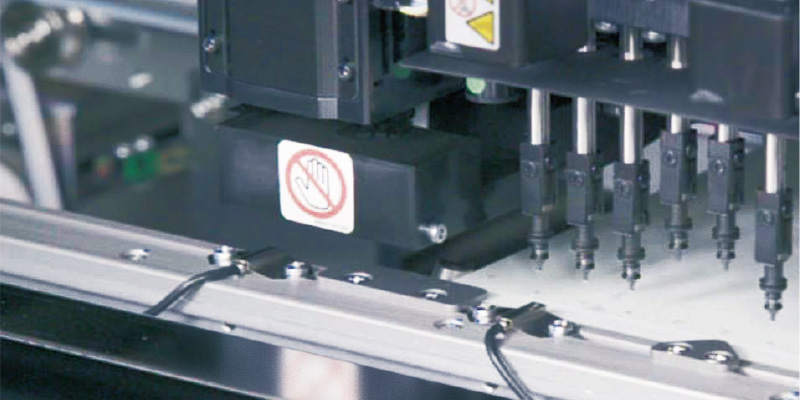

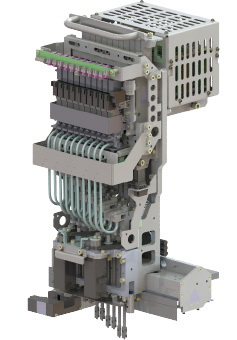

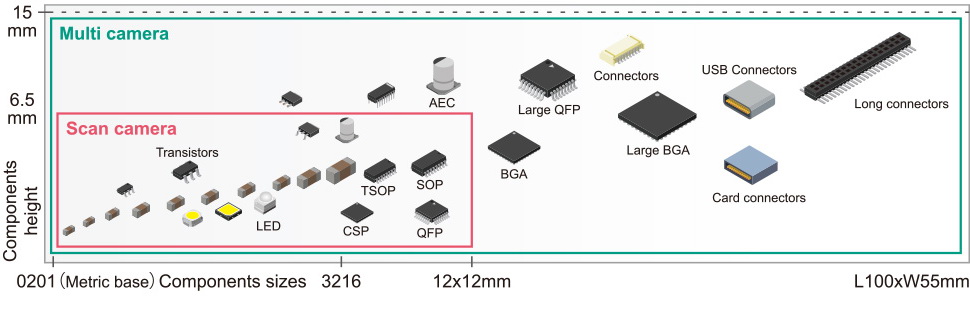

Голова HM, обеспечивает не только высокую скорость, но и гибкость при работе с компонентами размером от 0201 мм до 55x100 мм и высотой до 15 мм. Установщик оснащен одиночный конвейером с шириной до 510 мм. Длина ПП может достигать 950 мм при заказе соответствующей опции.
На установщике установлена система распознавания компонентов на базе камеры бокового обзора, для распознавания и центровки основной массы компонентов перед монтажом, обеспечивая безупречное качество сборки.

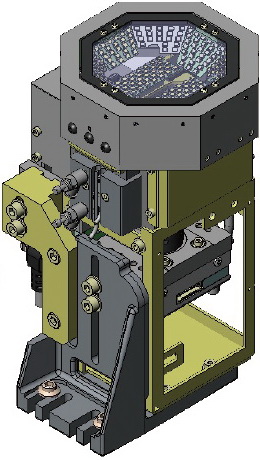

Для более крупных компонентов используется стационарная камера для крупных компонентов до 55 х 100 мм.

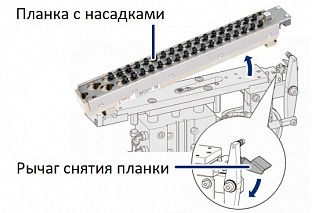

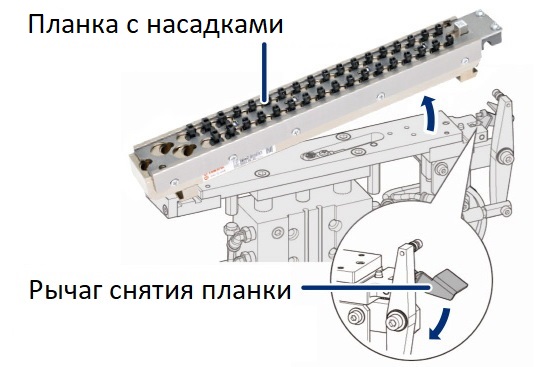

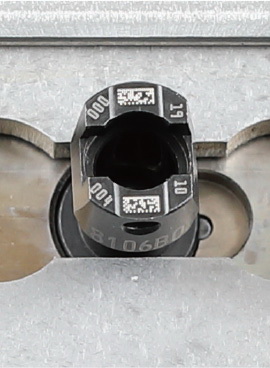

Насадки для головы имеют специальные коды для автоматического обучения местоположения в базе камерой установщика и для минимизации ошибок оператора. Так же установщик оснащен сменными базами-планками с насадками, ускорения перенастройки оборудования.

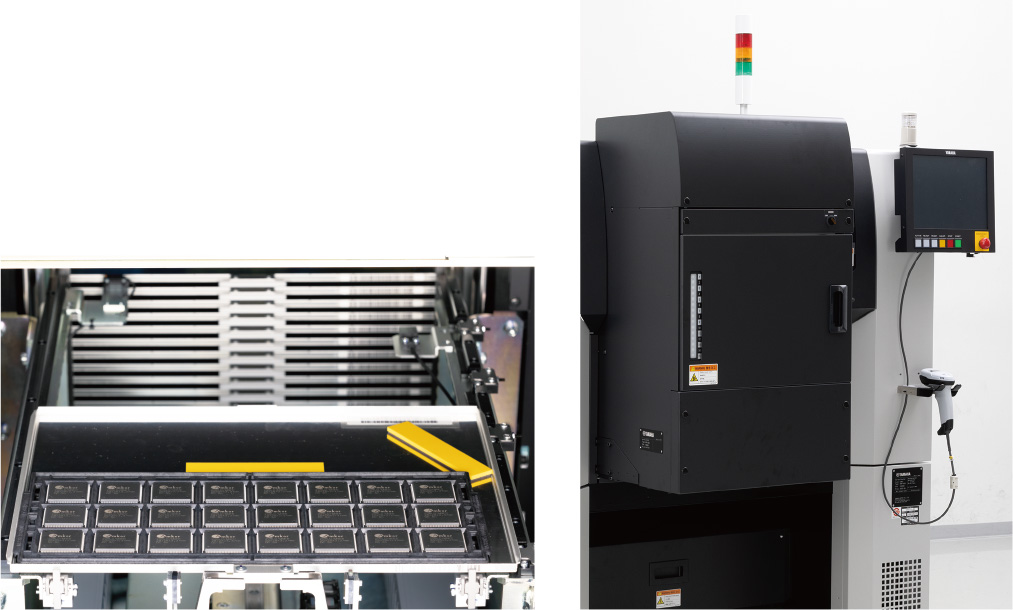

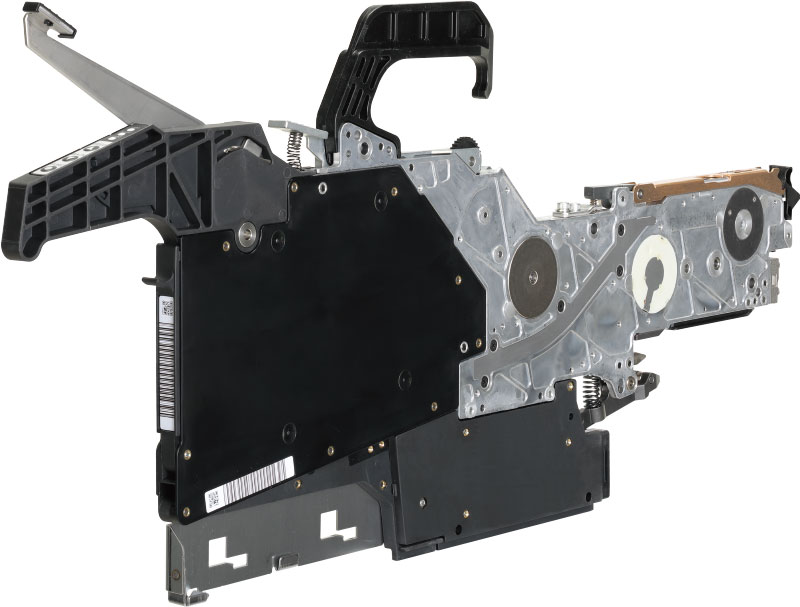

Для YRM серии были разработаны специальные электронные сверхбыстрые питатели ZSR. Но автомат позволяет работать и с обычными питателями YSM серии. Доступен питатель для поддонов sATS15R.
| Размеры ПП мин. | от 50 х 50 мм |
| Размеры ПП макс. | 510 х 510 мм (950 х 510 мм - опция) |
| Толщина ПП | 0,4 - 4 мм |
| Количество порталов/насадок | 1/10 шт. |
| Диапазон компонентов | от 0201 мм до 55 х 100 мм, высота до 15 мм |
| Скорость установки макс. | до 52 000 комп./ч |
| Точность установки | ±35 мкм при З сигма |
| Количество питателей 8 мм | 96 шт. |
| Электропитание | 3Ф, 380В ±10%, 50/60 Гц |
| Сжатый воздух | ≥ 0,45 МПа, сухой чистый воздух |
| Габаритные размеры машины | Д (1254) х Г (1440) х В (1445) мм |
| Вес машины | Примерно 1230 кг. |
