Полуавтоматический ремонтный центр SEAMARK ZM-R7880

Общее описание полуавтоматического ремонтного центра SEAMARK ZM-R7880

  Ремонтный центр SEAMARK ZM-R7880 — это специальное полуавтоматическое оборудование, предназначенное для профессионального ремонта электронных изделий, демонтажа/установки сложных компонентов (BGA, QFP, SOJ и т.д.) с функцией автоматического удаления остатков припоя с контактных площадок, после демонтажа, что обеспечивает наиболее быстрый и качественный ремонт электронного изделия.

  Позиционирование производится верхней CCD-камерой, которая выполняет считывание площадок под компонент для пайки на ПП и запоминает положение, угол разворота площадок на ПП. Так же эта камера считывает площадки под компонент, сопоставляет их данные с CAD-данными по корпусам в памяти, а если не находит модель компонента, то создает новый на основе полученных данных. Далее они будут использованы для этапа зачистки контактных площадок от старого припоя. Нижняя стационарная CCD-камера считывает выводы компонента, сверяет их с программой, вычисляет центр и вращение компонента перед его установкой.

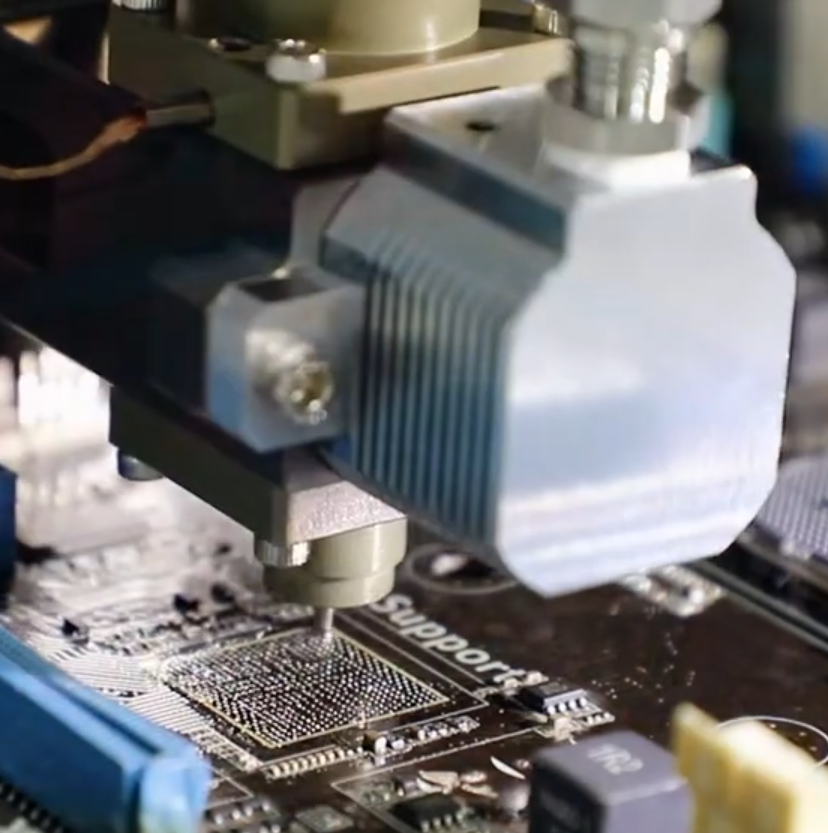

 Система оснащена узлом для удаления остатков припоя. Для этого используется вакуумная насадка для бесконтактного удаления припоя. Благодаря системе обратной связи по вакуумному потоку, высота головки для удаления припоя регулируется в реальном времени, что гарантирует постоянное нахождение зазора между изделием и головкой в бесконтактном состоянии. Это эффективно предотвращает повреждение изделия в процессе удаления припоя и надёжно защищает контактные площадки ПП.

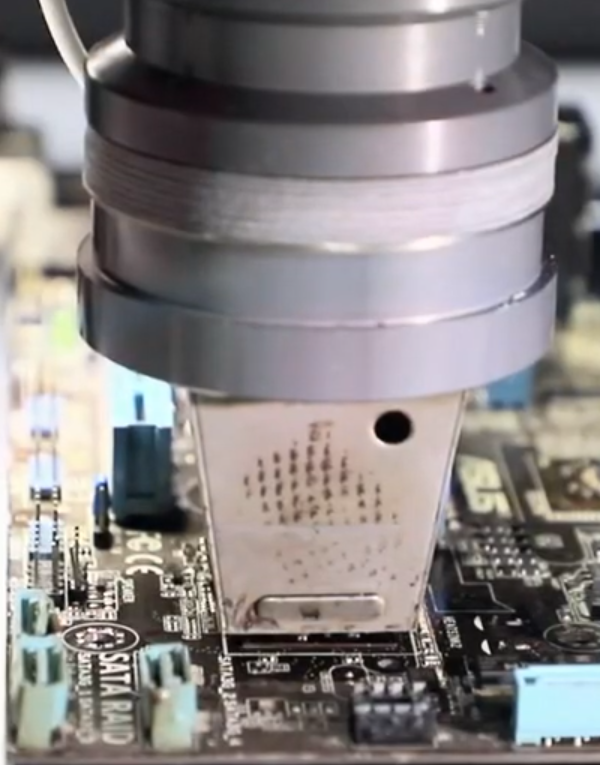

  Оборудование оснащено высокоточными температурным сенсорами, и используется замкнутый контур управления температурой, обеспечивающий стабильное и точное поддержание температуры как нижнего подогрева ПП так и конвекционного верхнего нагревателя для монтажа/демонтажа компонентов.

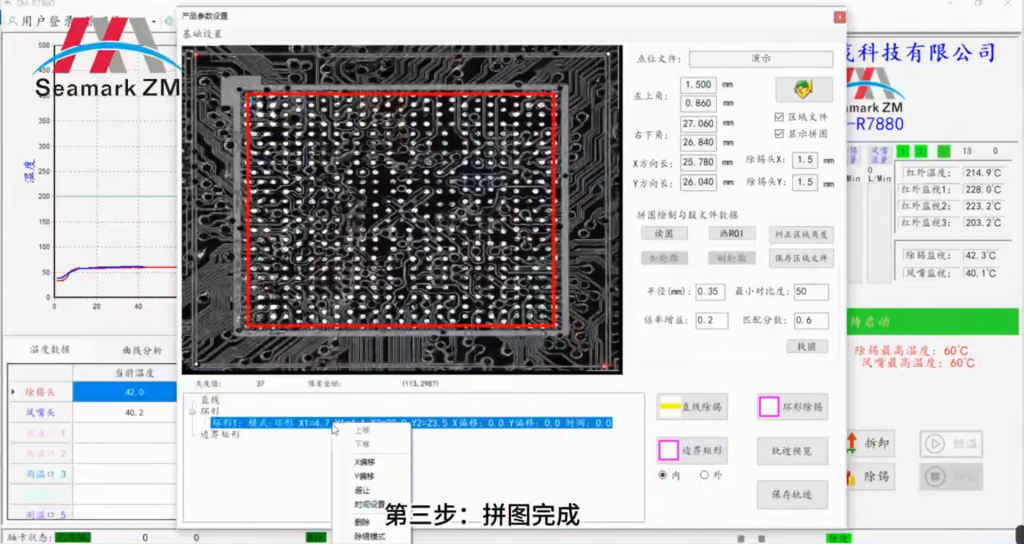

  Программное обеспечение SEAMARK ZM-R7880 основано на промышленном ПК, который контролирует все этапы цикла и управляет всеми передвижениями по осям XYZR, а так же анализирует снимки с CCD-камер и данные датчиков температуры. В памяти может храниться до 10 профилей. Также ПО имеет функцию мгновенного анализа профилей, и сохранять их, без необходимости каждый раз выполнять настройку заново. При этом профиль, полученный в результате каждого цикла работы, автоматически записывается, и может быть в дальнейшем использован.

  Можно использовать вместо внешнего сжатого воздуха - азот, а также опционально установить внешнюю мониторинговую камеру для отслеживания процесса оплавления пасты или осадки BGA визуально, в реальном времени.
