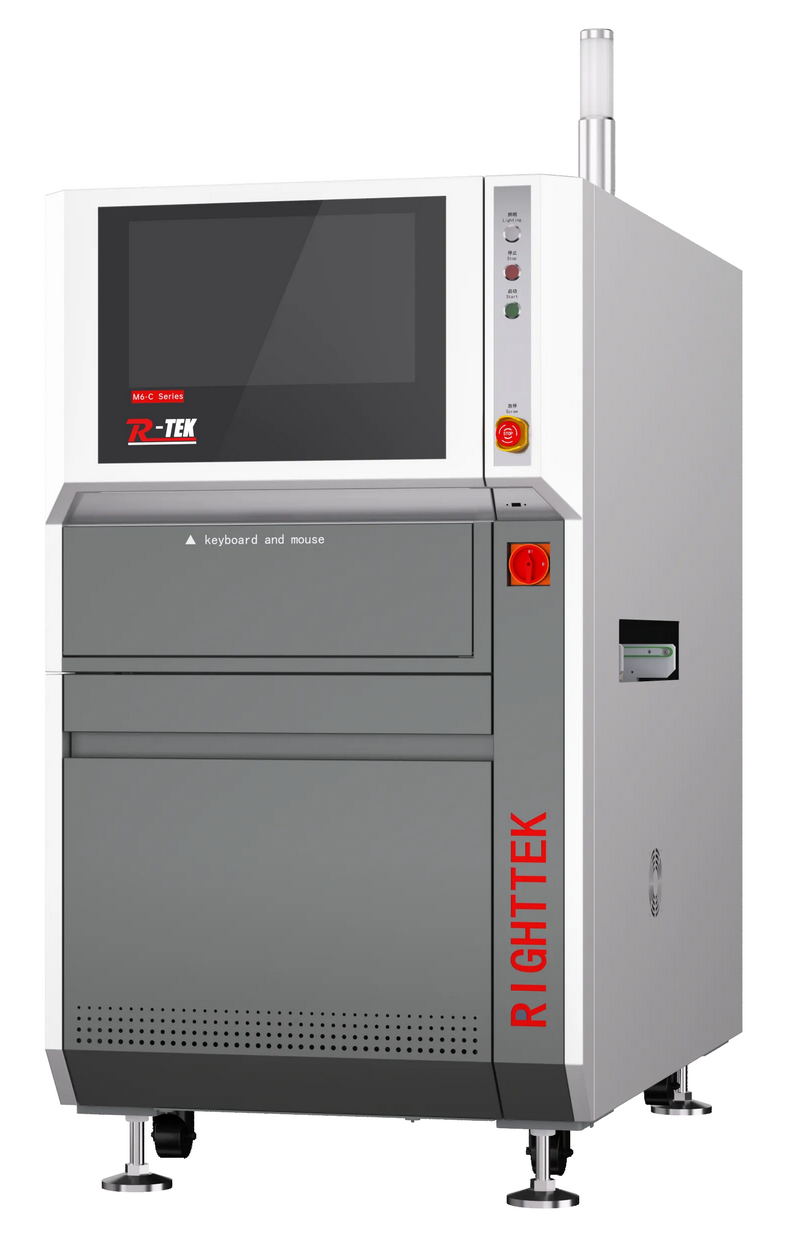

Лазерный маркировщик печатных плат R-Tec M6-CF
Особенности
- Переворотный стол
Описание
Технические характеристики
Галерея
Маркировщик предназначен для маркировки ПП или других объектов при помощи CO2 (FB/UV/GR-опция) лазера 10/30 Вт, с длинной волны 10600 нм. Он имеет прецизионную платформу перемещения по осям XY, с точностью 0,02 мм. Минимальный размер наносимого штрих-кода 1,0*1,0 мм. Есть режим одновременной маркировки и считывания нанесенного кода.
Маркировщик имеет автоматическую регулировку фокусировки объектива по высоте. Модель M6-CF имеет полностью автоматический вращающийся механизм переворотного стола для маркировки плат в одном проходе.
Маркировщик имеет автоматическую регулировку фокусировки объектива по высоте. Модель M6-CF имеет полностью автоматический вращающийся механизм переворотного стола для маркировки плат в одном проходе.
Возможности:
- Может наносить иероглифы, шрифты, цифры, серийные номера, логотипы, штрих-коды, QR- коды и т. д.
- Интеграция в системы MES.
- Поддержка импорта Gerber, DXF и других форматов.
- Поддержка маркировки различных типов ПП, FPC, неметаллических поверхностей и других материалов, включая некоторые виды металлов.
| Модель | R-Tec M6-CF | ||
| Тип лазера | CO2 (UV/FB/GR-опция) | ||
| Мощность лазера | Регулируемая 5-30 Вт | ||
| Минимальный выгравированный штрих-код | 1*1 мм | ||

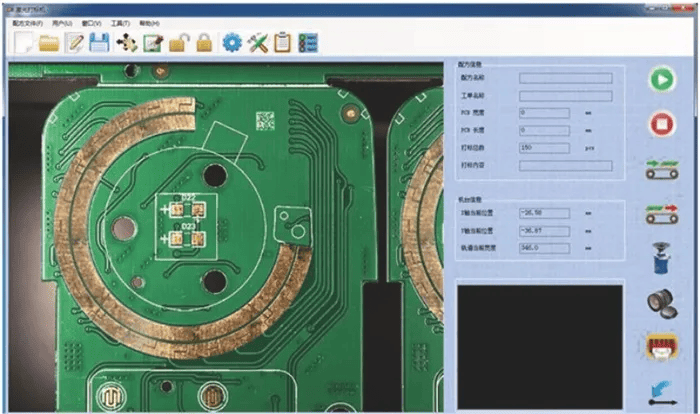

| Система позиционирования | Позиционирование CCD-камерой | ||
| Система управления | ПК + Плата управления + Сервопривод | ||
| Система обнаружения штрих-кодов | Считывания CCD-камерой в режиме он-лайн | ||
| Размеры печатной платы | 50*50~450*450 мм | ||
| Поддержка ПП | Одна сторона | Толщина печатной платы | 0,5~5 мм |
| Высота компонентов на ПП | ВВЕРХ: 35 мм /ВНИЗ: 15 мм | ||
|
Две стороны (Переворот) |
Толщина печатной платы | 0,5~3 мм | |
| Высота компонентов на ПП | ВВЕРХ: 15 мм/ВНИЗ: 15 мм | ||
| Скорость конвейера | 50-300 мм/с | ||
| Направление конвейера | Левый→Правый, Правый→Левый (по запросу) | ||
| Регулировка ширины конвейера | Автоматическая регулировка | ||
| Объект для гравировки /тип | символы / штрих-код / QR-код / графика | ||
| Режим обработки дыма | Система очистки от дыма | ||
| Функция "Poka-yoke"* | ДА | ||
| Функция распознавания "BAD MARK" | ДА | ||
| Источник данных для маркировки | Получать из MES или генерация | ||
| Поддержка MES | Поддержка система Shopfloor, MES, IMS и т.д. | ||
| Анализ уровня штрих-кода | Поддержка | ||
| Входное напряжение | 220В/7А 50 Гц | ||
| Пневмопитание | 5-7 кгс/см² или 0,5-0,7 МПа | ||
| Параметры окружающей среды | Относительная влажность 0-40℃ 35-85% | ||
| Мощность | Приблизительно 1,5 КВТ | ||
| Размеры машины (Д*Ш*В) | 970*1860*1650 мм | ||
| Вес оборудования | Приблизительно 700 КГ | ||
* Пока-ёкэ — японский термин, означающий «защита от ошибок» или «предотвращение ошибок»
