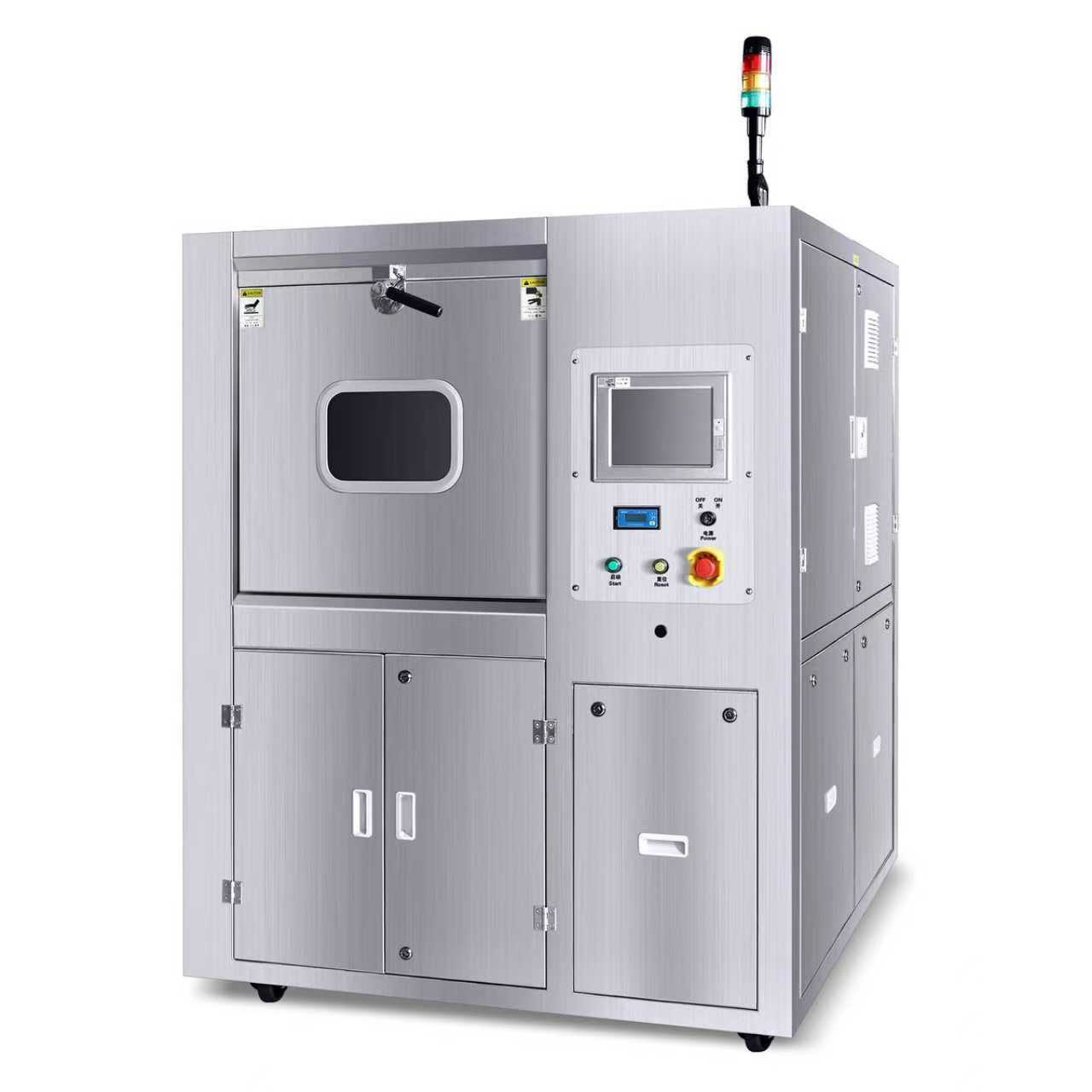

Система струйной отмывки печатных плат AMR530
Особенности
- Разработано при участии АссемРус
- Струйная промышленная технология
- Протестировано с российскими жидкостями
- Высокая эффективность очистки
- Доступная стоимость
Описание
Технические характеристики
Галерея

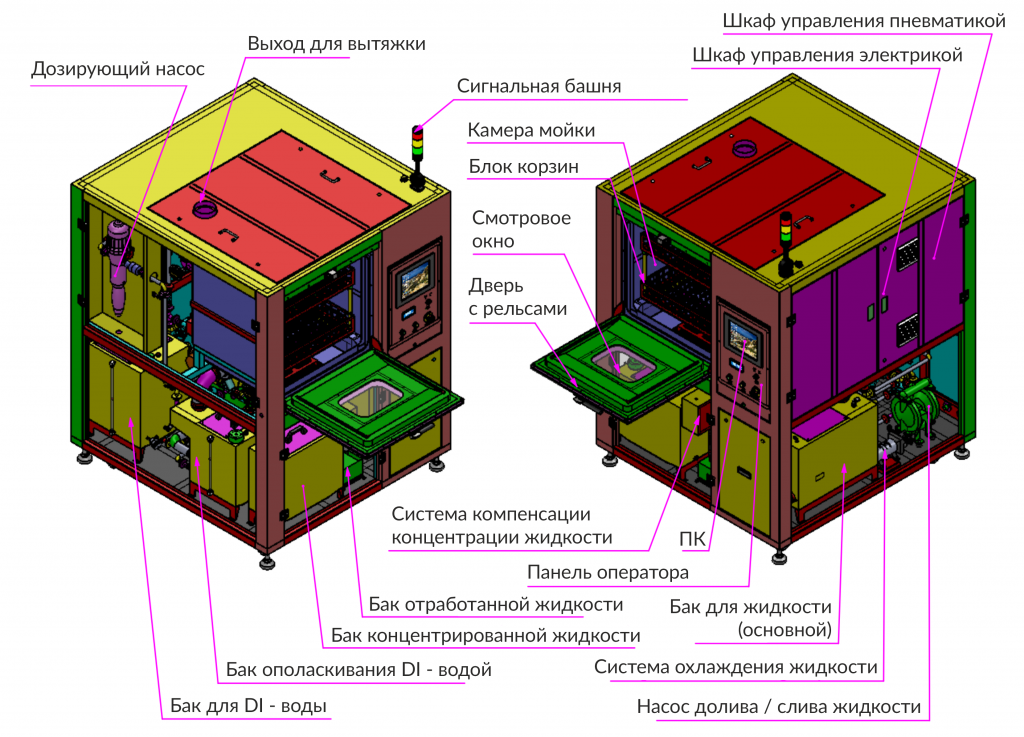

Общее описание системы струйной отмывки печатных плат AMR530.
Данная машина специально доработана нашей компанией под требования заказчиков, использующих отечественные жидкости. Основная особенность решения, очищающая жидкость циркулирует и фильтруется в режиме реального времени. Для этого были введены независимые дополнительные контуры циркуляции и фильтрации моющей жидкости. Тесты на местах, подтвердили высокий уровень качества отмывки ПП, сопоставимый с европейскими аналогами. При этом, стоимость решения кратно ниже, так как система производится в Китае.
Основные особенности AMR530:
- Машина из нержавеющей стали, устойчива к воздействию кислот и щелочей, срок службы — 15 лет.
- Независимая система, без перекрестного загрязнения, состоящая из бака для промывочной воды, промывочного насоса, промывочного цилиндра фильтра, промывочного и промывочного трубопровода.
- Применима для печатных плат (ПП) с классическими загрязнениями, в том числе, с загрязнениями канифольным флюсом.

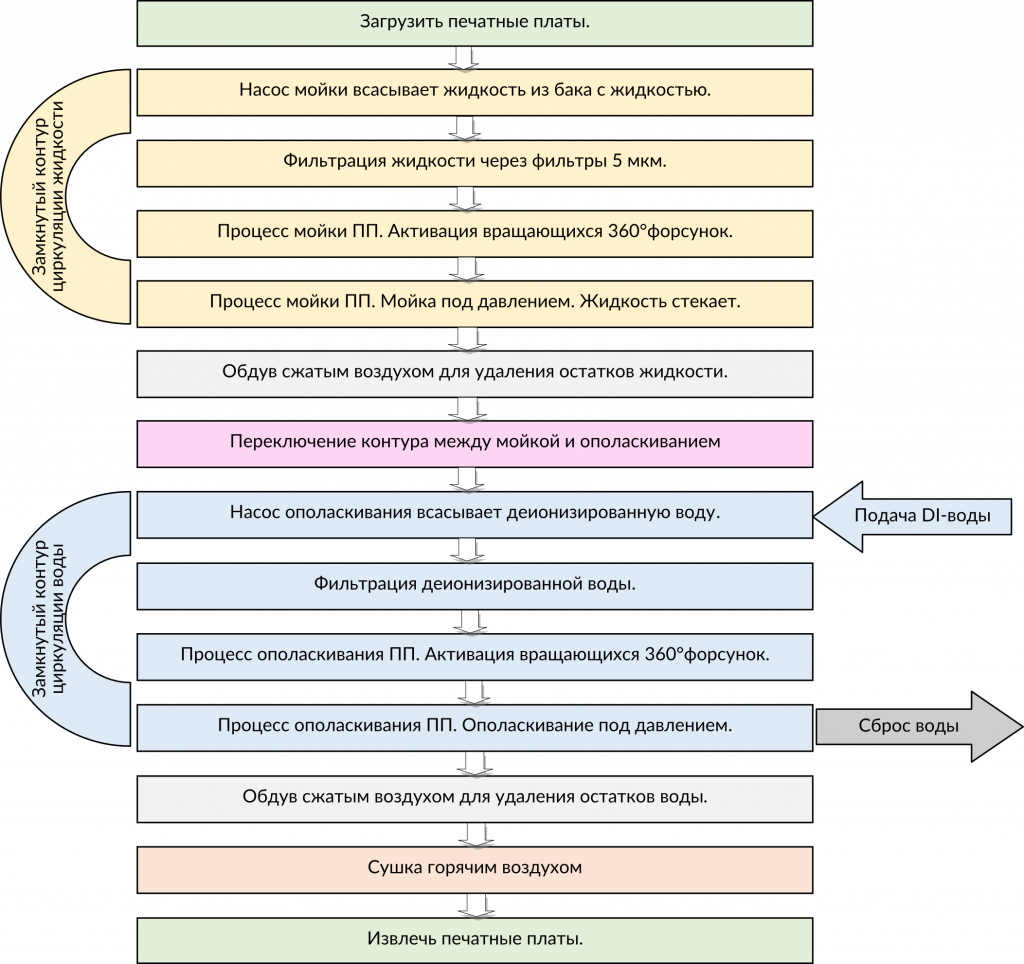

- Процесс очистки: мойка на водной основе + промывка деионизированной водой (DI) + сушка горячим воздухом.
- Трёхслойные распылительные форсунки с вращением на 360°, с регулировкой давления распыления. Давление распыления при очистке — 5 кгс/см², обеспечивает отличный результат удаления флюса.

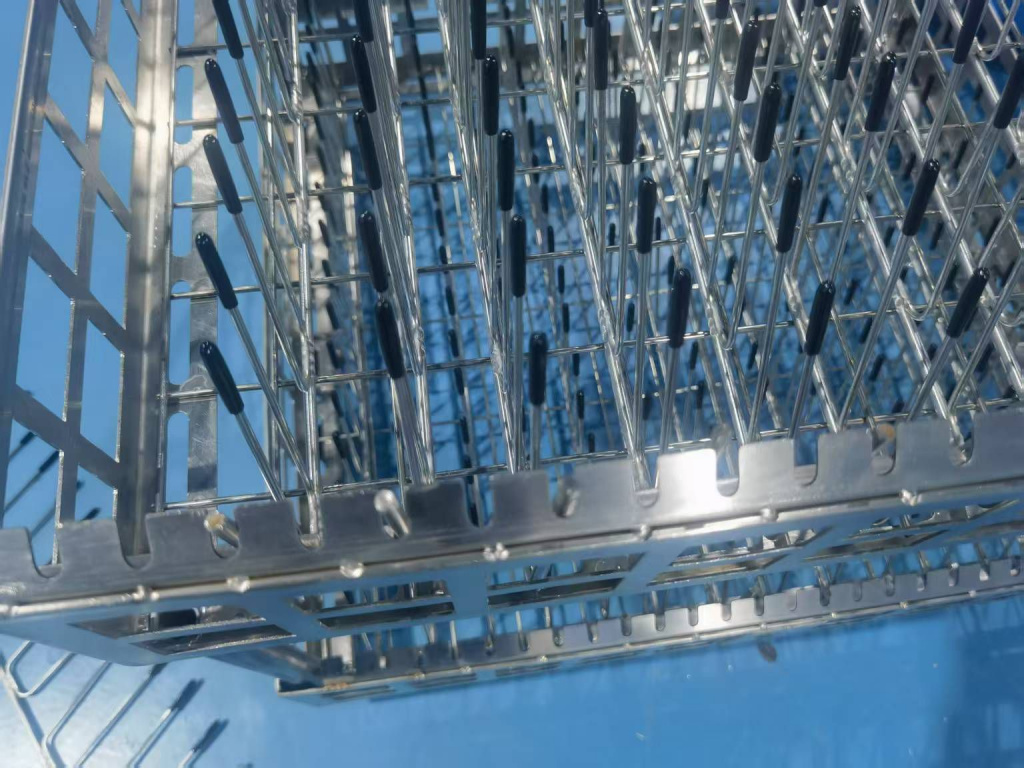

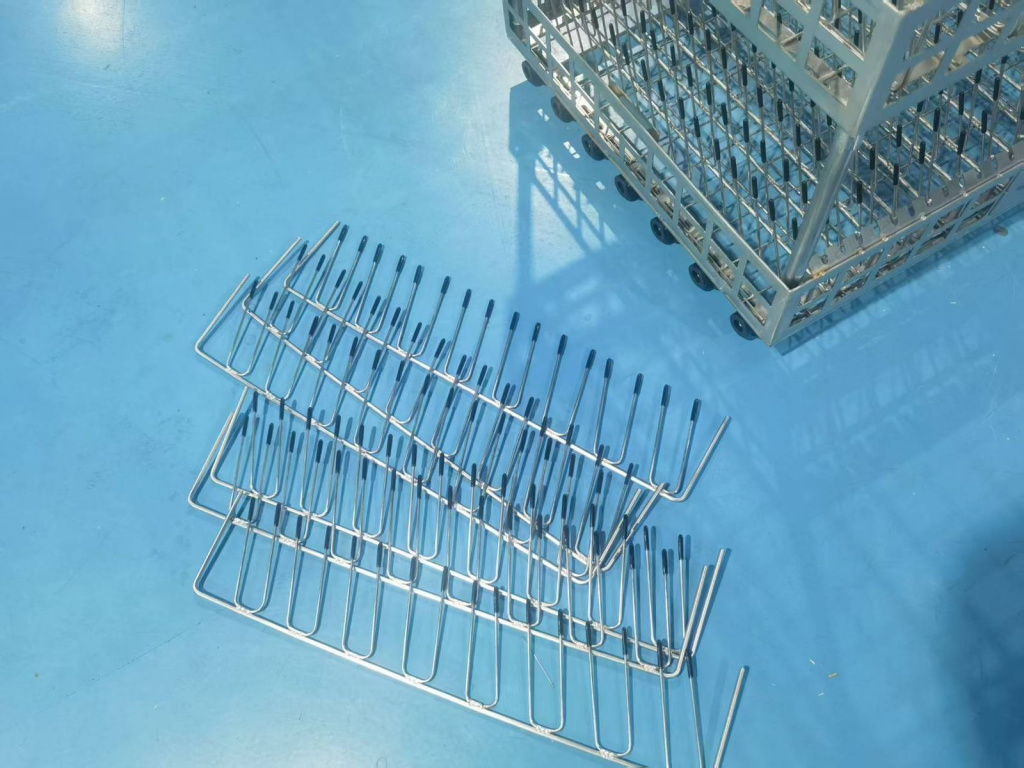

- Две корзины для очистки, ПП легко загружать и выгружать.

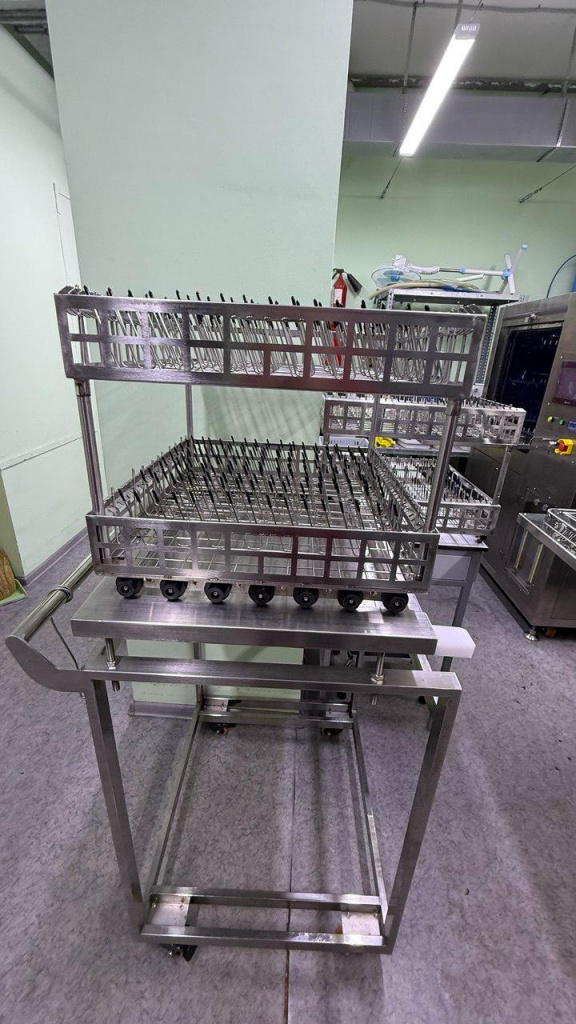

Машина оснащена специальной тележкой для смены блока корзин. Имея 2 комплекта корзин, позволяет осуществлять загрузку ПП пока, машина моет другу партию ПП.- Датчики автоматического определения и контроля уровня жидкости.
- Датчики автоматического определения и контроля температуры жидкости.
- Встроенный датчик контроля удельного сопротивления деионизированной воды.
- Клапана автоматической подачи и сброса жидкости/воды.
- Система мойки жидкостью и промывки водой разделена на две части: 1 бак для жидкости и 2 бака для деионизированной воды (DI).
- Деионизированная вода может нагреваться, что позволяет экономить до 25–30% общего объёма воды за цикл.
- Программная система ПК+PLC.
- Давление распыления жидкости и воды отображается в цифровом виде и может быть задано в программе.
- Возможность подключения к системе MES, данные журнала машины можно сохранять и проверять на ПК и в системе MES.

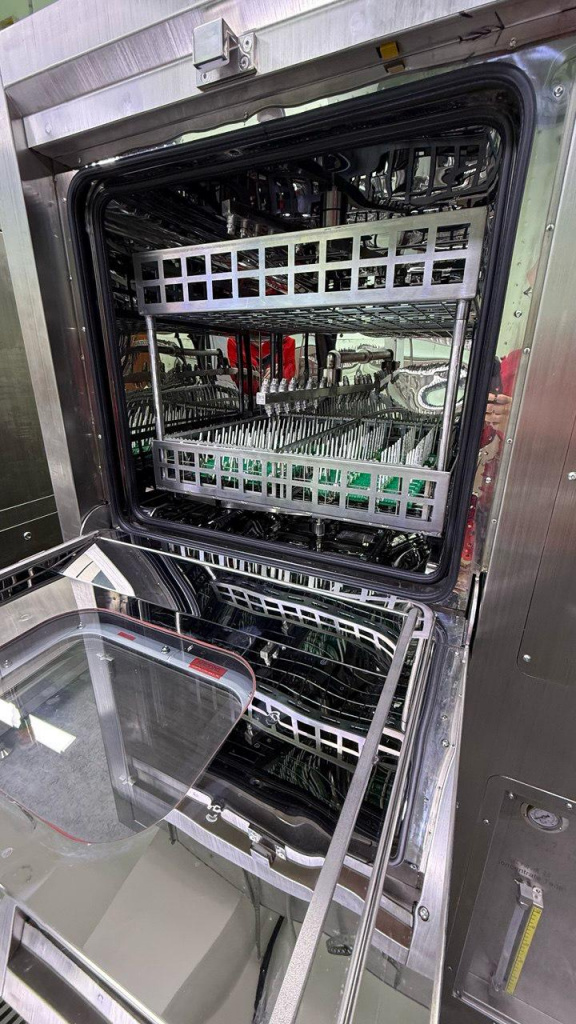

- Внутренняя подсветка и переднее смотровое окно обеспечивает оперативный визуальный контроль всего процесса отмывки ПП.
- Использование электрических узлов и компонентов известных брендов, обеспечивает надёжность и стабильность работы машины на весь срок службы.
- Машина сертифицирована по стандарту CE
| Размер корзины для ПП | Г610 × Ш560 × В100 (мм), 2 корзины |
| Бак для моющей жидкости | 60 л |
| Бак для концентрированной жидкости | 30 л |
| Бак для промывки | 20 л |
| Бак для деионизированной воды | 40 л |
| Время мойки | 10–20 мин |
| Время промывки | 1–2 мин |
| Количество циклов промывки | 3–5 раз |
| Время сушки горячим воздухом | 10–25 мин |
| Температура жидкости | от комнатной температуры до 80 °C |
| Температура деионизированной воды | от комнатной температуры до 60 °C |
| Температура сушки горячим воздухом | от комнатной температуры до 100 °C |
| Мощность нагрева жидкости | 9 кВт |
| Мощность нагрева воздуха | 7,5 кВт |
| Диапазон удельного сопротивления | 0–18 Мом |
| Насос для мойки/промывки | 2,5 кВт / 2,5 кВт |
| Подключение воздуха | резьба 1 дюйм |
| Фильтрация жидкости | 5 мкм, 1 мкм или 0,2 мкм (оп) |
| Фильтрация воды | 1 мм |
| Электропитание | AC 380 В, 50/60 Гц, 65 А |
| Подача сжатого воздуха | 0,5–0,7 МПа 200–400 л/мин |
| Размеры машины | Г1400 × Ш1500 × В1880 (мм) |
| Вес машины | Около 700 кг |
